Qu'est-ce que la loi d'Ohm ?

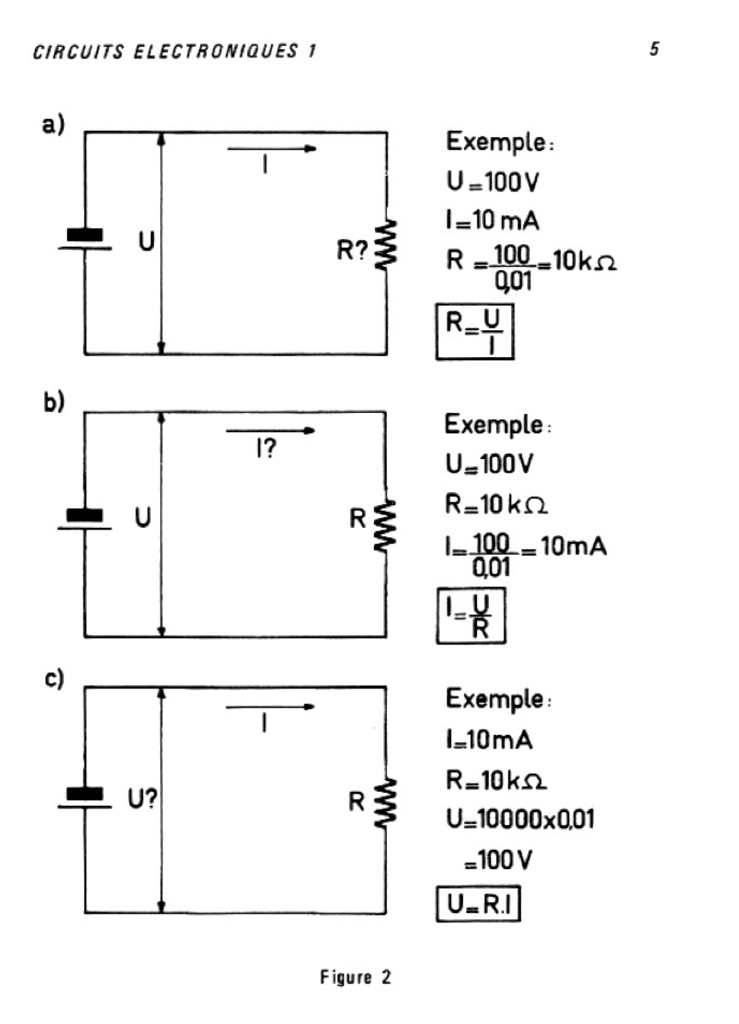

En termes simples, la loi d'Ohm établit une relation entre la tension (U), l'intensité du courant (I) et la résistance (R) dans un circuit électrique. Elle s'exprime par la formule suivante :
U = R * I
Cette loi signifie que la tension aux bornes d'un composant (comme une résistance) est directement proportionnelle à l'intensité du courant qui le traverse et à sa résistance.
Représentation graphique
Pour mieux comprendre cette relation, visualisons-la graphiquement :
La loi d'Ohm nous indique que si on représente la tension en fonction de l'intensité, on obtient une droite passant par l'origine. La pente de cette droite correspond à la valeur de la résistance.
Interprétation du graphique
En résumé
La loi d'Ohm est une loi fondamentale en électricité qui relie la tension, l'intensité et la résistance dans un circuit. Elle se représente graphiquement par une droite, ce qui facilite sa compréhension et son utilisation dans les calculs.
Applications de la loi d'Ohm
La loi d'Ohm est utilisée dans de nombreux domaines, notamment :
Exemple concret
Si une résistance de 100 Ω est traversée par un courant de 0,5 A, quelle est la tension à ses bornes ?
En utilisant la loi d'Ohm : U = R * I U = 100 Ω * 0,5 A U = 50 V
La tension aux bornes de la résistance est donc de 50 volts.
En conclusion
La loi d'Ohm est un outil essentiel pour comprendre et analyser les circuits électriques. En maîtrisant cette loi, vous serez en mesure de résoudre de nombreux problèmes liés à l'électricité.
Pour aller plus loin
Si vous souhaitez approfondir vos connaissances, vous pouvez étudier les notions de puissance électrique, de loi des nœuds, de loi des mailles, et de théorème de Thévenin.
