1) Pont Diviseur de Tension
Page 1/8 Le pont diviseur de tension est un montage électrique simple.
Il permet de déterminer une tension proportionnellement à une autre tension.
Ce type de montage est utilisé couramment pour créer une tension de référence dans un circuit électrique.

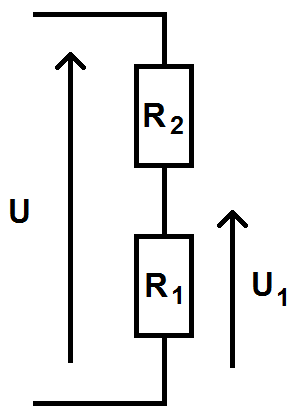

schéma d'un pont diviseur de tension
COURS RADIO
&
ELECTRONIQUE
Pont Diviseur de Tension
Cours Eurelec
3) Pont Diviseur de Tension
Page 3/8 En utilisant la loi d'Ohm une seconde fois, il est possible de déterminer l'équation suivante:
Va = R2 * I
Dans la formule ci-dessous, il suffit de remplacer le courant (I) par sa valeur équivalente (la première équation) pour déterminer facilement l'équation de VA:
Va = R2 * (Vcc / (R1+R2))
Exemple
Pour les besoins de cet exemple, le montage précédent sera utilisé avec une tension Vcc égal à 9V, R1=1ksymbole ohm et R2=3ksymbole ohm.
2) Pont Diviseur de Tension
Page 2/8 La plus simple représentation du diviseur de tension consiste à placer deux résistances électriques en série.
Ce type d'association de résistances étant omniprésent dans les montages électriques, le pont diviseur en devient une des notions fondamentales en électronique.
Il est possible de calculer facilement la valeur de VA dans le montage de droite, à la condition de connaitre les valeurs des résistances et la valeur de la tension Vcc.
La première formule à utiliser est celle de la loi d'Ohm qui permet de citer cette équation:
I = Vcc / (R1+R2)
4) Pont Diviseur de Tension
Page 5/8 Avec ces données il est possible de calculer facilement la valeur de la tension VA:
Va = R2 * (Vcc / (R1+R2)) = 3000 * (9 / (1000+3000)) = 27000 / 4000 = 27/4 = 6.75V
La différence de potentiel VA sera égale à 6.75V en utilisant les valeurs précédentes.
schéma d'un pont diviseur de tension
Page 4/8
schéma d'un pont diviseur de tension
Schéma d'un Pont Diviseur de Tension
Page 7/8
schéma d'un pont diviseur de tension
Schéma d'un Pont Diviseur de Tension
Page 6/8
schéma d'un pont diviseur de tension
End of the book
Schéma d'un Pont Diviseur de Tension
Page 8/8
schéma d'un pont diviseur de tension
